Bonjour,
J'ai du mal avec la première question de mon exercice qui est la suivante :
"Identifiez sur cet oscillogramme le signal émis et les deux échos reçus"
Je ne sais pas vraiment quoi répondre mais je me suis dit que le signal émis est le signal périodique que l'on voit au début et que les 2 échos sont les 2 pics que l'on voit à la fin.
Merci pour votre aide.

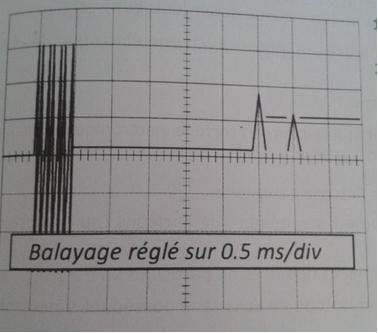

Voici une photo de l'oscillogramme.
Bonsoir, je pense que tu dois caractériser le signal que tu as. C'est à dire donner son aptitude, sa fréquence. Ensuite, comme tu le suggères, les échos sont les deux derniers pics et tu peux faire remarquer que l'amplitude décroit et que la fréquence diminue. C'est une expérimentation de l'effet Doppler.
Pour moi, la réponse de zebrico n'est pas celle attendue.
On ne demande pas de caractériser mais bien d'identifier le signal émis et les deux échos reçus.
Il faudrait connaître les conditions de l'expérience (par exemple la position du détecteur par rapport à la source d'émission et par rapport aux obstacles responsables des échos) pour répondre correctement.
On peut supposer que c'est bien le signal de gauche qui correspond au signal émis et les 2 impulsions de droite qui correspondent aux échos ...
On peut quand même se poser des questions sur le niveau du signal entre et après les 2 bips d'échos, ce serait donc mieux d'avoir un énoncé complet.
