Bonjour,
Pourriez-vous m'aider à résoudre ce problème afin que je puisse expliquer cet exercice à mon fils qui est en classe de 4ème ? Voici mes réponses, sont-elle bonnes si non pourriez-vous me l'expliquer ?
Voici l'énoncé :

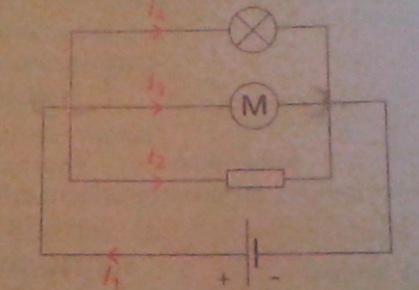

Diatouh a réalisé le montage ci-dessous, puis a mesuré les intensités I1 = 0,50 A, I3 = 0;15 A et I4 = 0,10 A
1) Reproduis le schéma et dessine la position de l'ampèremètre permettant de mesurer I3 :
voir schéma en pièce jointe, j'ai positionné l'ampèremètre en rouge sur la branche de I3.
2) Enonce la loi reliant les intensités des courants dérivés à l'intensité du courant de la branche principale :
Dans un circuit en dérivation l'intensité du courant dans la branche principale est la somme des intensités des courants dans les branches dérivées.
3) Ecris la relation reliant les intensités I1, I2, I3 et I4 :
I1 = I2 + I3 + I4
4) Calcule la valeur numérique de I2 :
0,50 A = I2 + 0,15 A + 0,10 A
donc I2 = 0,25 A
Merci pour votre précieuse aide, j'ai eu mon bac en 1992, mes notions de chimie son très lointaines !
