Exercice d'éléctromagnétiqme (4)
Posté par dada-99

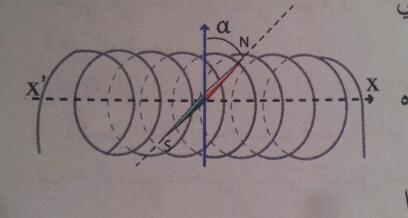

On met dans une bobine une aiguille aimentée de façon que l'axe xx' de la bobine est vertical sur l'aguille à l'abscence du courant électrique.
On fait passer un courant électrique dont l'intensité I dans la bobine donc l'aiguille se dévie d'un angle
dans le sens du mouvement des aiguilles d'une montre.
a-Défini le sens du champ magnétique crée par la bobine puis déduit le sens du courant dans la bobine
b-Calcule les intensités du champ magnétique crée par la bobine et le chanp magnétique total en sachant que =30° t Bh=20
T
Bonjour.
Citation :
On met dans une bobine une aiguille aimantée de façon que l'axe xx' de la bobine est vertical sur l'aiguille en l'absence du courant électrique.
Plutôt orthogonal à l'aiguille (ou perpendiculaire si vous préférez) car l'ensemble {solénoïde, aiguille} est disposé dans le plan horizontal.
On met dans une bobine une aiguille aimantée de façon que l'axe xx' de la bobine est vertical sur l'aiguille en l'absence du courant électrique.
Cet exercice ressemble par bien des aspects à "exercice d'électromagnétisme 2" que vous avez posté il y a quelques jours.
Pour la question a-, faites un schéma sur lequel vous représenterez...
le champ magnétique terrestre (ou plutôt sa composante horizontale)
le champ magnétique total
déduisez le champ magnétique
déduisez enfin le sens du courant dans le solénoïde en utilisant la règle de l'observateur d'Ampère.
La question b- est une simple affaire de trigonométrie comme pour les exercices que vous avez postés précédemment.
A plus.
