Bonjour a tous

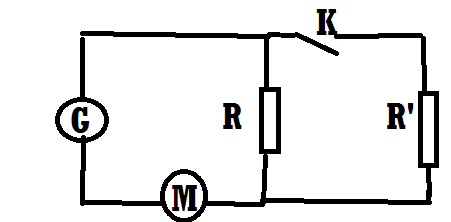

1) calculer la puissance fournie par le generateur quand l'interupteur K et ouvert et quand c'est fermé
R=33ohm R'=47 , I constante I=2A , r'(moteur= 2ohm et fcem E' moteur= 6V
J'ai des problemes pour faire l'exo j'ai essayé de poser la loi des mailles avec les tensions, mais je veux plus d'éclaircissements car si je comprend bien la puissance fournie veut dire la puissance totale donc EI et donc la j'ai pas de E ni de r pour le générateur. Merci d'avance
Le générateur est un générateur de courant constant I supposé parfait.
Avec K ouvert :
Puissance consommée dans R = P1 = R*I² = 33 * 2² = 132 W
Puissance consommée par M : P2 = r'*I² + E'*I = 2 * 2² + 6*2 = 20 W
Puissance totale consommée par les récepteurs (donc par R et M) : P = P1 + P2 = 132 + 20 = 152 W
Cette puissance est bien entendu fournie par le générateur --> la puissance fournie par le générateur quand l'interrupteur K est ouvert est de 152 W
-----
Avec K fermé, le calcul est le même sauf qu'il faut remplacer la résistance R = 33 ohms du calcul ci dessus par une résistance Req = (R en parallèle avec R')
Req = (33 * 47)/(33 + 47) = 19,3875 ohms
On a alors :
Puissance consommée dans Req = Req*I² = 19,3875 * 2² = 77,55 W
Puissance consommée par M : P2 = r'*I² + E'*I = 2 * 2² + 6*2 = 20 W
Puissance totale consommée par les récepteurs (donc par Req et M) : P' = 77,55 + 20 = 97,55 W
Cette puissance est bien entendu fournie par le générateur --> la puissance fournie par le générateur quand l'interrupteur K est fermé est de 97,55 W (à arrondir ?)
-----
Sauf distraction.
