Electricité, oscillogramme
Bonjour, j'ai un soucis, je n'arrive pas à dessiner l'oscillogramme de la dernière question de mon exercice ci dessous, car je pense qu'il manque l'information Umin et Umax, seulement dans l'énoncé ils ne sont pas cités. Je ne sais comment faire...
Énoncé : Lors de la lecture de fichier Mp3, la musique est convertie en signaux dont la tension est sinusoïdale et proportionnelle à la puissance et dont la fréquence est celle du son souhaité.
Calculez la période (T, en seconde) pour la note de référence (La, 440 Hertz) puis celle du La octave inférieure ( 220Hertz).
Dessinez un oscillogramme des deux notes dans une couleur différente.
Vous choisirez les échelles les plus appropriées et les indiquerez sur le graphique.
On prendra un 1cm pour une division pour réaliser l'oscillogramme.
Merci
Bonjour.
Calculez la période (T, en seconde) pour la note de référence (La, 440 Hertz) puis celle du La octave inférieure ( 220Hertz).
il manque l'information Umin et Umax
En fait, le choix de cette amplitude n'a pas d'importance réelle dans l'exercice, ce qu'on attend de vous c'est que, dans votre schéma, vous discerniez les deux sinusoïdes par leurs fréquences.
On prendra un 1 cm pour une division pour réaliser l'oscillogramme.
la musique est convertie en signaux dont la tension est sinusoïdale et proportionnelle à la puissance et dont la fréquence est celle du son souhaité.
A vous.
P.S. Si vous avez un tableur à votre disposition, l'exercice peut-être très vite réglé !
Re Bonjour, j'ai donc essayé, alors voilà
Sur l'axe des ordonnées j'ai mis "fréquence en Hertz" et sur l'axe des abscisse "temps en milliseconde". J'ai pris 2 petits carreaux pour 100 hertz et j'ai pris 5 petits carreaux pour 1 milliseconde. Vu que la période est de 2.27 pour les 440 hertz, la periode sur l'oscillogramme est donc de 2.27 donc la courbe dois atteindre 440 hertz puis redescendre à -440hertz en 2.27 ?
Oh non, ça ne va pas pas du tout...
Vous devez placer la tension en ordonnée et le temps en abscisse.
Chacune des courbes obtenues aura l'allure d'une sinusoïde.
Comme je vous l'ai dit dans mon premier message, la valeur de l'amplitude de la tension n'a pas d'importance ; choisissez une valeur simple du genre Umax pour 2 divisions verticales et tracez les deux sinusoïdes demandées en vous préoccupant de leurs périodes.
Au fait, savez vous ce qu'est une sinusoïde ?
Bonjour, non je ne sais pas vraiment ce que c'est... Et je n'arrive toujours pas à construire mon oscillogramme.
Le plus ennuyeux, c'est que je ne sais pas comment m'y prendre pour vous aider...

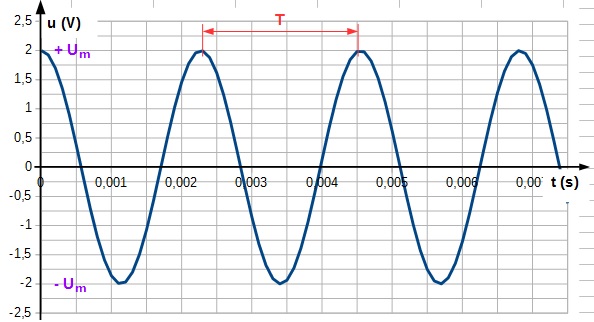

Voici un exemple, essayez de l'adapter à ce qui vous est demandé.
Bonjour,
j'ai essayé de construire l'oscillo, tension allant de 6v à -6V est ce correct ?
La période doit être de 0.0027 seconde donc je gradue 0.001 seconde ?
et la courbe doit commencer à 6Volt pour aller jusqu'à -6Volt en 0.0027 seconde ?
La courbe démarre de l'origine de l'axe ou de 6 V ?
Merci
j'ai essayé de construire l'oscillo, tension allant de 6v à -6V est ce correct ?
La période doit être de 0.0027 seconde donc je gradue 0.001 seconde ?
10 cm, l'échelle 0.001 s pour 1 cm (càd plus commodément 1 ms pour 1 cm) devrait donc convenir.
Attention aussi, la période du signal de fréquence f = 440 Hz est T = 1 / f = 1 / 440 = 2.27
10-3 s = 2.27 ms et non 2.7 ms.
Avec l'échelle 1 ms pour 1 cm, vous aurez à représenter 10 ms soit 10 / 2.27 = 4.4 périodes.
Vous pouvez aussi choisir une échelle deux fois plus grande comme 0.5 ms pour 1 cm, vous n'aurez à représenter que 5 / 2.27 = 2.2 périodes.
la courbe doit commencer à 6Volt pour aller jusqu'à -6Volt en 0.00227 seconde ?
La courbe démarre de l'origine de l'axe ou de 6 V ?
Après avoir réfléchi au problème qui vous est posé j'ai trouvé une méthode pas trop fastidieuse qui pourrait vous aider.

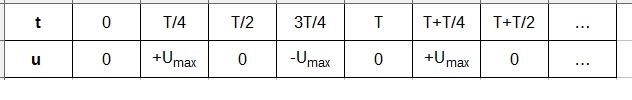

Observez la courbe que j'ai insérée dans mon précédent message, et remarquez les coordonnées de quelques points remarquables (cf 1° tableau).
[Img1]

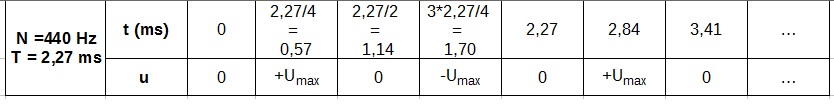

Adaptez un tableau de ce genre à chacune des courbes demandées (N = 440 Hz et N = 220 Hz), calculez T, puis, remplacez les dates générales T/4, T/2 etc... par leurs valeurs en ms ça sera plus simple (cf 2° tableau pour N = 440 Hz).
[Img2]
Une fois ce tableau rempli, placez les points correspondants dans le repère (t, u) que vous aurez choisi et, à partir de ces points remarquables, tracez la sinusoïde correspondante.
Deux tableaux de valeurs seront nécessaires (un pour chacune des fréquences), mais les deux sinusoïdes seront tracées dans le même système d'axes.
A vous de jouer.
