DM Physique : lentilles convergentes

Posté par
Krezia
27-10-16 à 14:23

Bonjour,

Je suis en première ES et j'ai doit rreprésenter une lentille convergente.
Voici l'énoncé:
Un Objet AB de hauteur 4cm est placé à 12cm d'une lentille convergente de distance focale f'= 8,0cm. Le point A est placé sur l'axe optique de la lentille et le point B est 4cm au dessus de l'axe

Sur un shéma représenter la lentille sur un axe optique puis placer en couleur les points O, F, F' (1carreau = 2cm). Puis représenter l'objet AB sur le shéma et construire sur ce même shéma au crayon de papier l'image A'B' de l'objet AB à travers la lentille.

Pour l'instant j'ai calculer la vergence et j'ai trouvé 12.5 dioptries
J'ai ensuite placé le point O et le point F' mais je ne sait où placer le point F. J'ai bien compris que B a pour hauteur 4 mais mais a quelle distance se situe le point A ?

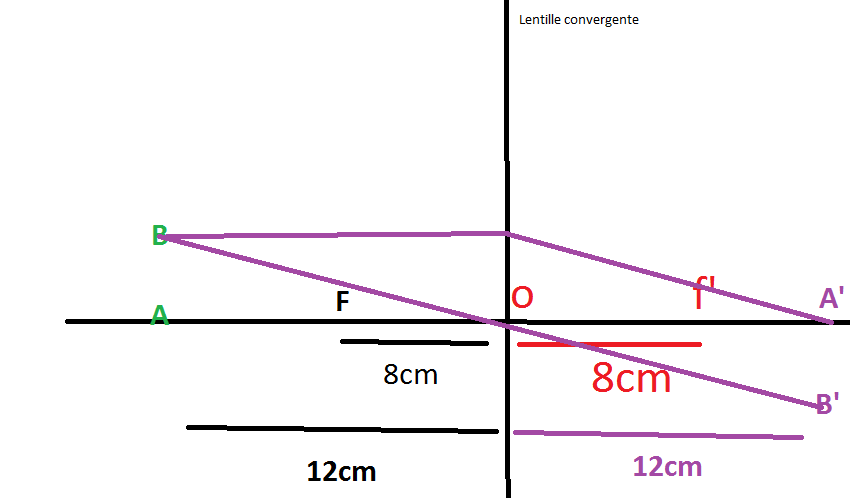

Je met en annexe le shéma
Merci d'avance

DM Physique : lentilles convergentes

Posté par
Priam
re : DM Physique : lentilles convergentes 27-10-16 à 15:20

Ton schéma est erroné en ce sens que le rayon issu de B et parallèle à l'axe optique devrait, après réfraction dans la lentille, passer par le foyer image F'.
Ce rayon va couper, au delà du foyer F', l'autre rayon issu de B qui passe sans déviation par le centre O de la lentille, et le point d'intersection sera le point B' image du point B.

Posté par
Krezia
re : DM Physique : lentilles convergentes 27-10-16 à 15:42

Merci pour la réponse

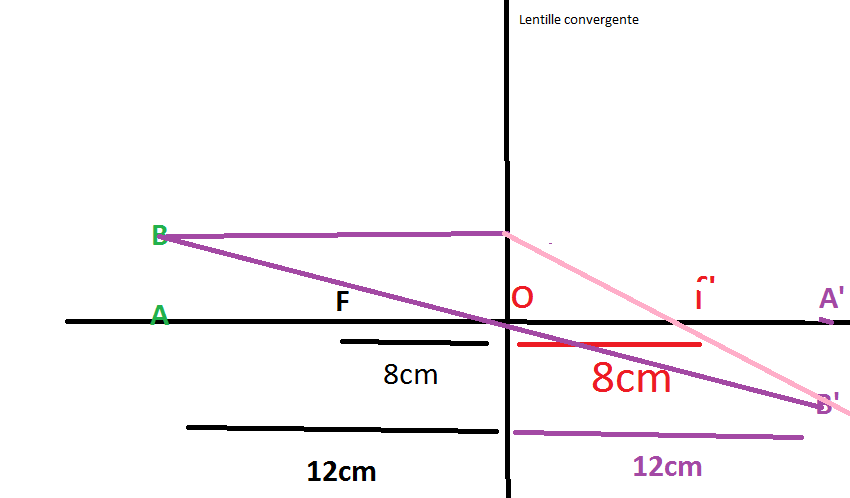

J'ai refait ca (pas évident avec Paint)

DM Physique : lentilles convergentes

Posté par
Priam
re : DM Physique : lentilles convergentes 27-10-16 à 16:13

C'est bien.

Posté par
Krezia
re : DM Physique : lentilles convergentes 27-10-16 à 16:17

Merci beaucoup !!,

J'aurais une question comment je peut savoir à quelle distance du centre Optique O, je doit placer un écran blanc pour avoir une image nette ?

Posté par
Priam
re : DM Physique : lentilles convergentes 27-10-16 à 17:09

L'écran doit être placé dans le plan de l'image A'B'.
Si tu n'as pas les moyens de calculer la position de cette image, tu peux tracer une figure soignée et mesurer sur celle-ci.

Posté par
Krezia
re : DM Physique : lentilles convergentes 27-10-16 à 17:26

Je doit trouver a quelle distance, avec un shéma je pense.

Je vais surement de paraitre bête mais je n'ai pas compris ton explication

Posté par
Priam
re : DM Physique : lentilles convergentes 27-10-16 à 18:05

Tu dessines cette même figure, mais à l'échelle, avec soin et sur une feuille de papier.
Puis tu mesures sur cette figure la distance séparant l'image A'B' et la lentille.

Posté par
Krezia
re : DM Physique : lentilles convergentes 27-10-16 à 18:24

Ah bha dans cas là je trouve 24cm

Posté par
Priam
re : DM Physique : lentilles convergentes 29-10-16 à 16:42

C'est juste.
