Bonjour,
Je rencontre des difficultés par rapport à un exercice et j'aimerais bien avoir un peu d'aide.
Je dois ici trouver l'intensité i qui circule dans une résistance. Pour y parvenir, je souhaite utiliser le theoreme de superposition (je calcule i lorsque le générateur de courant est éteint, puis je trouve i lorsque le générateur de tension est éteint).
Mais je suis persuadé que mon raisonnement est faux. Je pense qu'il faut définir d'autre intensité mais je ne sais pas trop ou...
***Edit gbm : niveau mis en accord avec le profil***

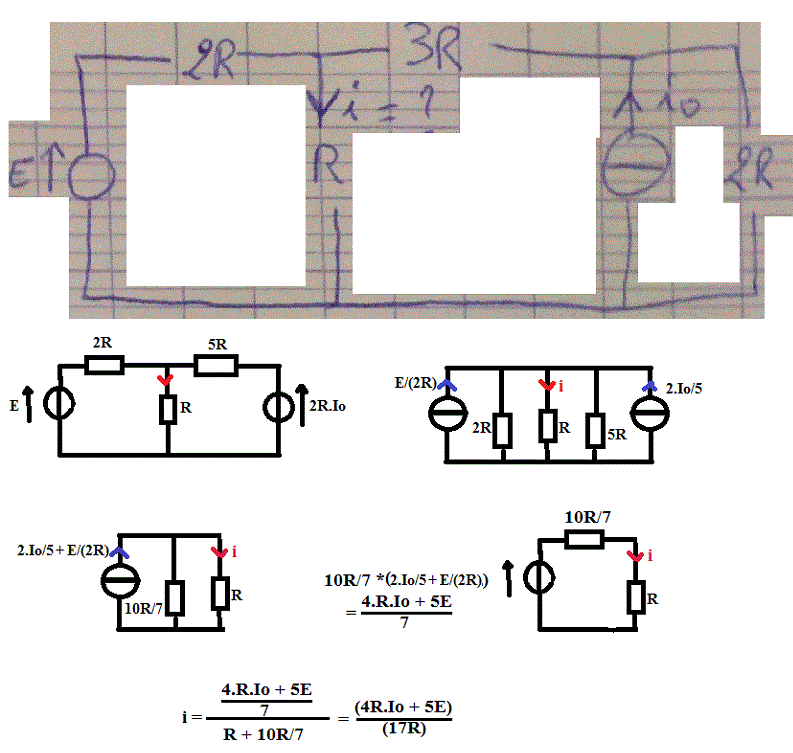

Merci beaucoup pour cette réponse, le résultat final est en effet celui mentionné dans la solution.
Cependant en cours, nous n'avons pas vu cette méthode de résolution( modification de la nature d'un générateur de tension).

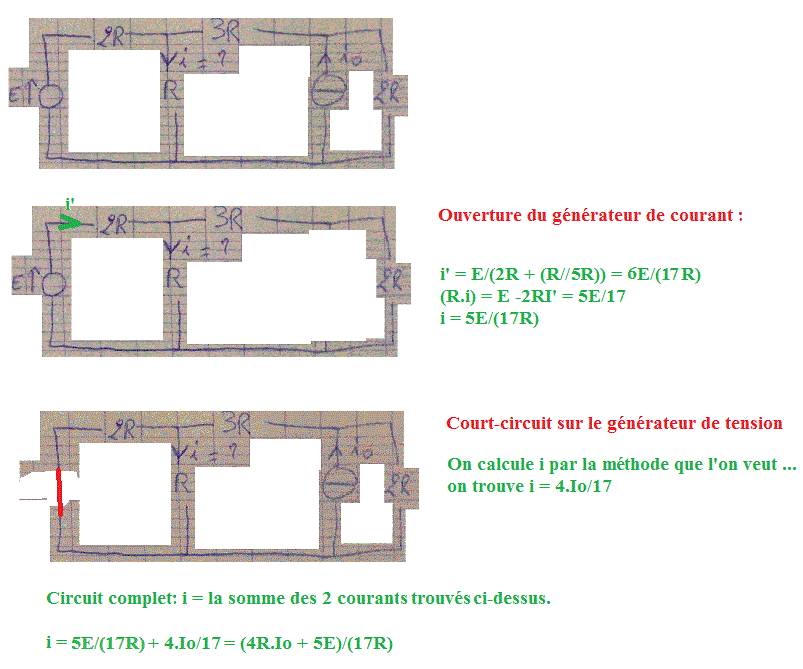

J'aimerais donc savoir s'il est possible de traiter cet exercice en isolant d'une part le générateur de courant et en déterminant l'intensité, puis d'autre part isoler le générateur de tension et déterminer la seconde intensité pour enfin faire la somme des 2 résultats.
Dans l'attente d'une réponse,
Merci à tous pour votre attention
Merci,

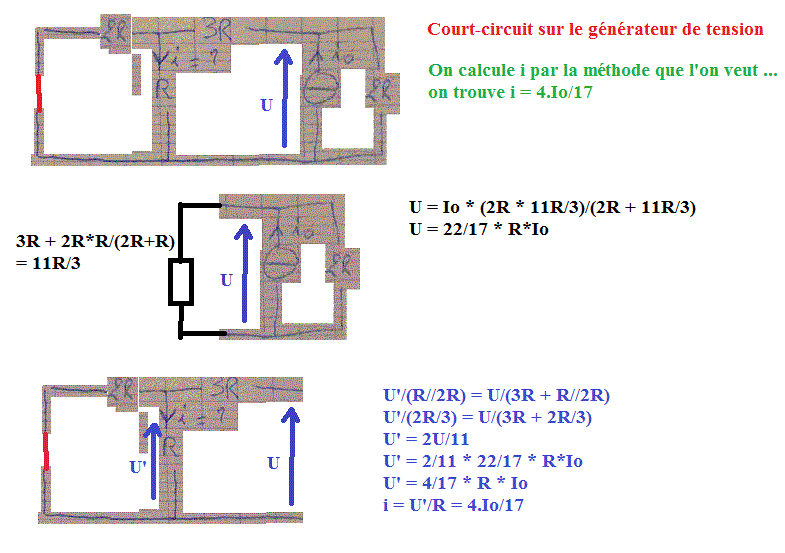

Je n'arrive pas à déterminer i dans le second cas.
J'ai essayé en définissant une intensité i 1 qui traverse la restistance 3R.
J'applique ensuite la loi des mailles et j'obtiens Ri0= 3Ri1 + Ri
À partir de là, je cherche i1 en utilisant un pont diviseur de courant ( je pense me tromper à cette étape)
Et ensuite je remplace la valeur de i1 trouvé dans l'équation supra et je détermine i.
J'aimerais savoir si ma démarche est correcte et quelle est l'expression de i1, si cela est possible.
Merci encore pour votre aide
