Détermination Graphique d'une image
Bonjour,
Je suis en première ES et j'ai doit rreprésenter une lentille convergente.
Voici l'énoncé:
Un Objet AB de hauteur 4cm est placé à 12cm d'une lentille convergente de distance focale f'= 8,0cm. Le point A est placé sur l'axe optique de la lentille et le point B est 4cm au dessus de l'axe
Sur un shéma représenter la lentille sur un axe optique puis placer en couleur les points O, F, F' (1carreau = 2cm). Puis représenter l'objet AB sur le shéma et construire sur ce même shéma au crayon de papier l'image A'B' de l'objet AB à travers la lentille.
Pour l'instant j'ai calculer la vergence et j'ai trouvé 0.125cm.

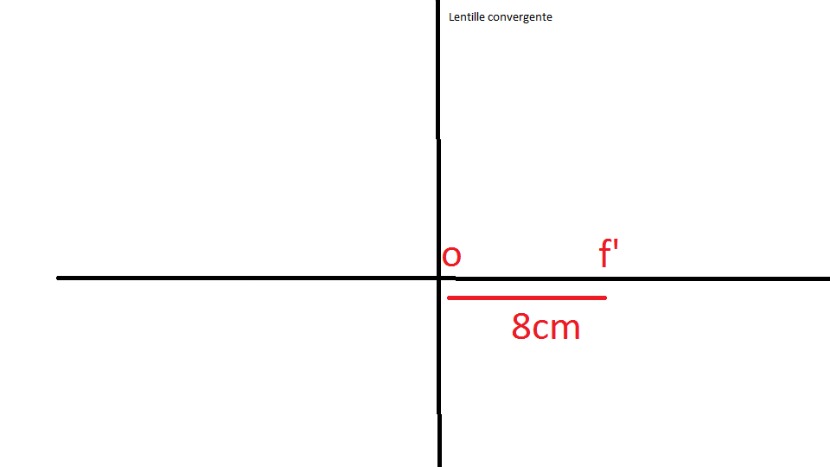

J'ai ensuite placé le point O et le point F' mais je ne sait où placer le point F. J'ai bien compris que B a pour hauteur 4 mais mais a quelle distance se situe le point A ?

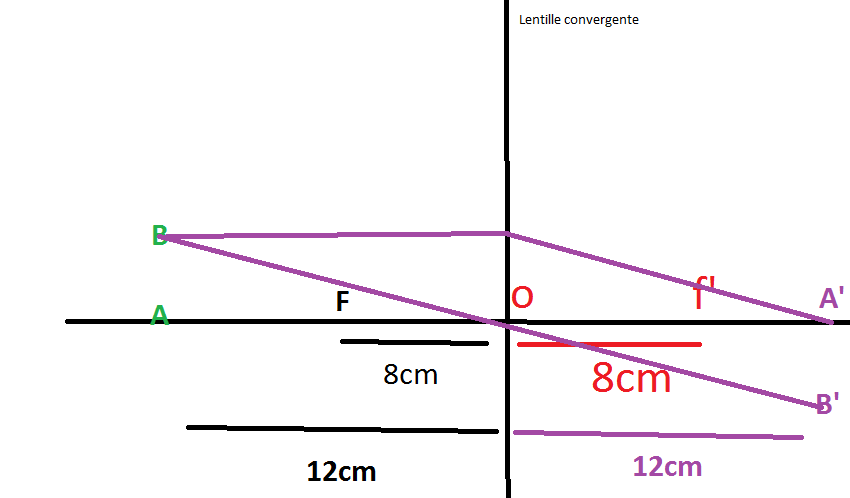

Je met en annexe le shéma
Merci d'avance
Bonjour.
J'ai ensuite placé le point O et le point F' mais je ne sais où placer le point F
J'ai bien compris que B a pour hauteur 4 cm mais à quelle distance se situe le point A ?
Voici l'énoncé:
Un objet AB de hauteur 4 cm est placé à 12 cm d'une lentille convergente

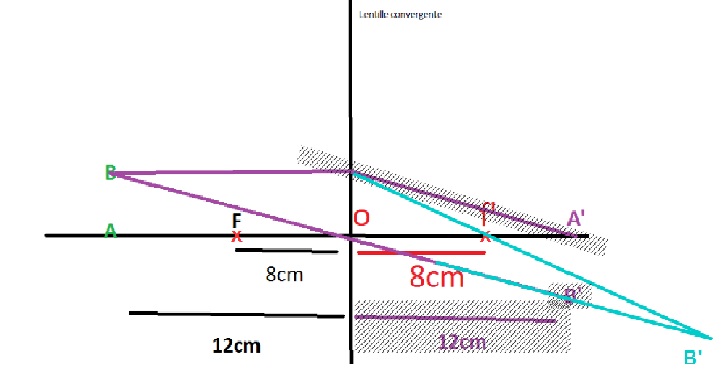

Ce qui ne va pas dans votre schéma, c'est le tracé du rayon incident parallèle à l'axe optique, il doit émerger en passant par le foyer principal F'.
Il manque aussi les flèches qui limitent la lentille et celles qui indiquent le sens de propagation des rayons lumineux.
c'est égal à 16 ou 18 d'après mes souvenirs !
Sur Paint c'est pas évident !
Bonne soirée.
Bonjour,

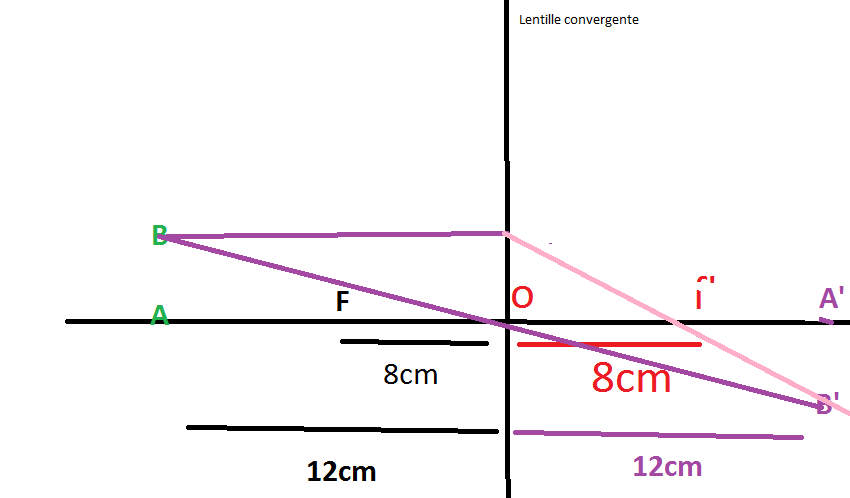

J'ai regardé sur mon shéma est la point B' A' est bien situé à 24cm.
Donc si je veut placer un écran blanc pour avoir image nette je doit le placer dans le plan B' A' donc à 24cm ??
Donc si je veux placer un écran blanc pour avoir une image nette je dois le placer dans le plan B' A' donc à 24 cm ??
