circuit RC
Bonjour à tous,

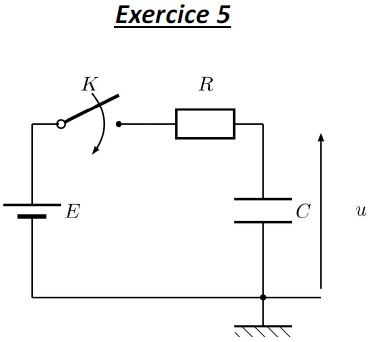

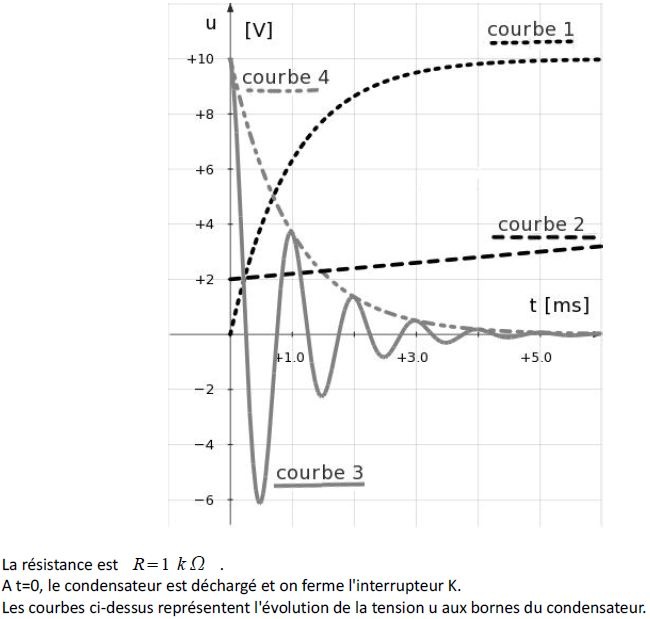

Voici un circuit et sa courbe (courbe 1).
On me demande To (la constante de temps) mais je ne sais comment l'obtenir.
Bonjour.
Vous avez dû voir en cours, qu'à t =
, on a : u(
) = 63 % U avec U = umax.
Déterminez graphiquement U, déduisez u() et lisez sur la courbe la date où la courbe prend cette valeur.
C'est une méthode, mais il y en a d'autres...
Relisez votre cours, à tout hasard.
A plus.
Maintenant que tu le dis je me souviens, mais le bac étant 5 ans derriere je ne me souvenais pas de ça.
Les cours sur internet ne mentionnent pas ça, j'ai fais quelques sites aucun évoqué la notion de constante de temps autre que par To=RC...
Merci de ta réponse
Vu qu'ici la valeur de C n'est pas donnée, la relation = R C ne mène à rien...
Une méthode graphique reste la seule issue.
Au revoir.
J'ai désespérément cherché C à l'aide d'équations différentiels et je suis retourné à mon point de départ à force de tourner (au moins ça prouve que c'était juste).
j'ai une nouvelle question:
J'ai un circuit RLC.
W=P*t=U*I*t
W(R)=0 car il n'emmagasine pas d'énergie(?)
W(L)=L(di/dt)*it
W(C)=U(c)xit
i=C(du/dt) à partir de là j'ai deux blocage, comment isoler U(c)? en intégrant? Et comment obtenir L(di/dt)*it=1/2*Li²
Mes questions paraissent peut-être bête, mais je le redis prendre ce cour depuis la base sur internet est un calvaire pour moi. Il me manque des notions et c'est pas sur internet que je les trouverai, en revanche me planter quelques fois à des exercices et demander les raisonnements à suivre dans un cas précis m'aident beaucoup, merci pour vos réponses et votre patience.
J'ai désespérément cherché C à l'aide d'équations différentiels et je suis retourné à mon point de départ à force de tourner (au moins ça prouve que c'était juste).

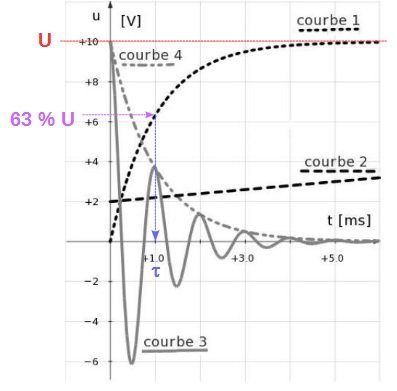

D'après la courbe : U = umax = 10 V
u() = 63% U = 0.63
10 = 6.3 V
On lit ensuite la valeur de la constante de temps directement sur la courbe :
= 1 ms = 10-3 s.
Comme
= RC et R = 1 k
= 103 , on peut déduire C = / R soit numériquement : C = 10-3 / 103 = 10-6 F càd : C = 1 µF.
Pour la suite...
J'ai un circuit RLC.
W=P*t=U*I*t
W(R)=0 car il n'emmagasine pas d'énergie(?)
W(L)=L(di/dt)*it
di / dt i dt = L i di
W(C)=U(c)xit
i dt
Comme : i = dq /dt avec q = C uC, on aura : i = C duC / dt
soit, finalement : dWC = uC
C duC / dt dt = C uC duC
i=C(du/dt) à partir de là j'ai deux blocages, comment isoler U(c)?
comment obtenir L(di/dt)*it=1/2*Li²
L i di = L i di = 1/2 L i2
Mes questions paraissent peut-être bêtes
Le forum est là pour essayer d'apporter une aide personnalisée aux étudiants en difficulté ; si on n'a pas envie de répondre, on ne répond pas...
A+, je me déconnecte pour le moment.
Je viens de voir tes messages, merci beaucoup.
Je commence à être au point sur le sujet grâce à vous
