circuit lineaire
Posté par mercierone

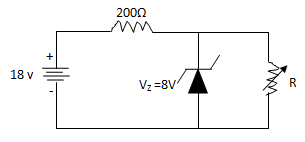

bonjour je voulais avoir Soit le circuit suivant :
Calculer IZ pour R= ∞ ; 1KΩ ; 4 KΩ et 100Ω
Edit Coll : niveau modifié selon le profil que tu as déclaré
Attention, on DOIT écrire et pas
Il faut commencer par calculer la tension aux bornes de R comme si la zéner n'était pas là.
Si on trouve cette tension supérieure à Vz = 8V, alors c'est que la Zéner maintiendra cette tension à la valeur de 8 V ... On peut alors calculer tous les courants.
Si on trouve cette tension inférieure à Vz = 8V, alors c'est que la Zéner n'influencera pas le circuit, tout se passe comme si elle n'était pas là ... On peut alors calculer tous les courants.

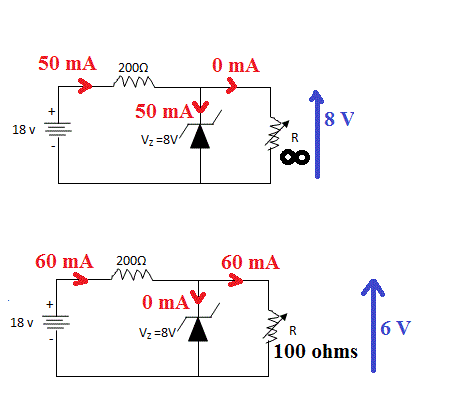

Je l'ai fait pour deux des valeurs de R.
Essaie pour les autres.
