salut a tous voila encore un exercice qui m'embête un peu aidez moi a m'y retrouver merci

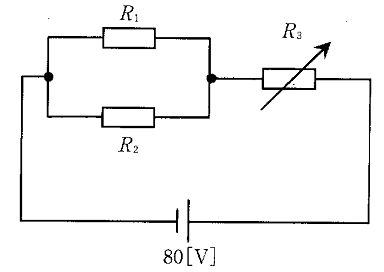

soit le ciruit suivant avec R3 une resistance variable
lorsque R3 prend la valeur de 25 ohm l'intensité total dans le circuit est de 2 Ampere
lorsque R3 prends la valeur de 5 ohm l'intensite en R2 est de I2 = 1 ampere
1) trouver la valeur de la resistance equivalente Req des resistances parallele R1 et R2
2)trouver la valeur de la resitance R2
3)quand la resistance R3 prends la valeur 25 ohm quelle est la puissance consommée par la resistance R1
bon voila ce que je trouve pour la question
I : intensite total dans le circuit
U : tension du generateur
RT :resistance totale dans le circuit generée par les resistances dans le circuit
U = RT * I RT = U/I = 80 / 2 = 40 V
on a RT =Req + R3 : car un montage en serie de Req et R3
Req = RT - R3 = 40 - 25 = 15 V
pour la deuxieme question je cherche toujours aidez moi svp
Bonjour,
Attention l'unité d'une résistance : Req = 15 ohms.
Question 2 : la loi d'Ohm fournit U2 = R2 * I2 et UT = RT * IT. La loi des mailles fournit : E = U2 + U3 = U2 + R3 * IT.
E, R3, IT, RT et I2 sont connus, donc R2 peut s'en déduire.
Oui, très bien
Question 3 : quelle est l'expression de la puissance consommée par un conducteur ohmique ?
