Bonjour à tous, je dois calculer le gain en tension de cet amplificateur. J'ai la correction du professeur, le problème est que je ne comprends pas sa méthode pour déterminer le courant passant dans la diode.
Voici son calcul:

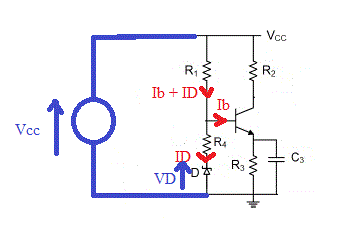

Le schéma a été redessiné en remplaçant les capacités par des circuits ouverts.
E-(-E)=(R1+R4)*ID+VD
Hypothèse: (ID>>IB)
ID=(2E-VD) / (R1+R4)
Ces relations sont-elles correctes ? si oui, pouvez-vous mes les expliquer s'il vous plait ?
Autre question, si l'on place Vin en dessous de C3, quels calculs seront modifiés lors du calcul du gain ?
Merci d'avance.
Qu'est-ce que E ?????
Sous les conditions indiquées :
Vcc - R1.(Ib + ID) - R4.ID - VD = 0
Et comme ID > > Ib , on peut faire l'approximation :
--> Vcc - R1.ID - R4.ID - VD = 0
ID = (Vcc - VD)/(R1+R4)
-----
Sauf distraction.
Je n'ai pas respecté la notation, E=Vcc, excusez moi. Merci pour votre réponse, c'est beaucoup plus clair à présent.
Si à présent on reprend exactement le même circuit, excepté que l'on Vin sous C3, en quoi cela changera la suite des calculs ? qu'en est-il du schéma petits signaux ? Désolé d'abuser de votre temps mais ayant pris l'option chimie, l'électronique n'est vraiment pas ma tasse de thé. Merci d'avance.
