Bonjour à tous

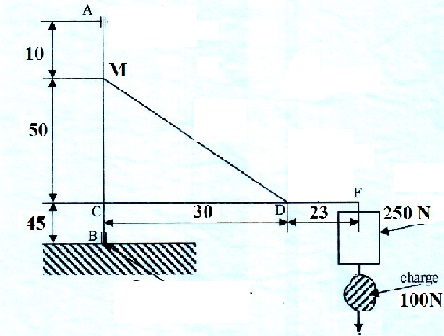

Soit le schema suivant

a. Exprimer toutes les forces en présence; le poids de la barre horizontale et du montant étant négligés
b. Calculer les forces appliquées sur la barre horizontale après l'avoir isolée
c. si le hauban est soumis à une extention de 1360 N et w= 54 N/mm2, quel diametre choisir pour constituer le hauban ?

d. la charge est soulevée de 2 m en 30seconde. Calculer la vitesse , le travail et la puissance du moteur
e.  la puissance du moteur est de 20 w; quel est le couple moteur .

Tantative de réponse

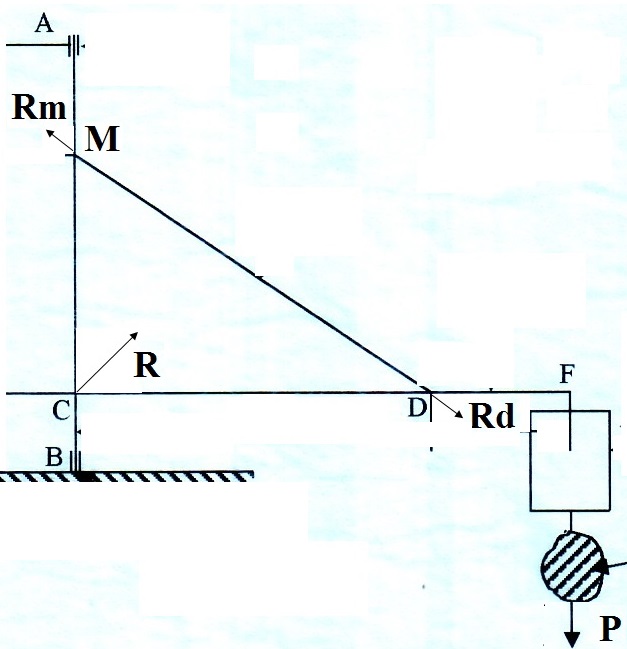

a.

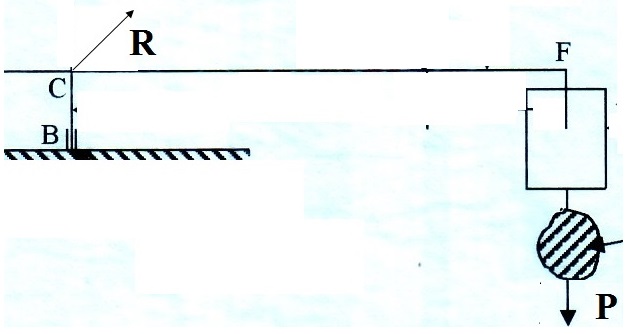

b.

application du PFS en C avec pour inconnue R

c. je ne comprends pas cette question
d. je ne comprenbds pas aussi
e. P= C*w

merci de votre intervention
