Bonjour.

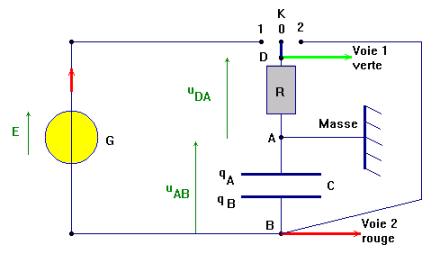

Commencez par repérer sur le montage l'emplacement des points D, A et B.

Relier la masse de l'oscillo au point A

Relier la borne Y₁ (ou entrée 1) de l'oscillo au point D

Relier la borne Y₂ (ou entrée 2) de l'oscillo au point B

Remarquez au passage que ce montage ne sera réalisable que si le générateur est "à masse flottante" ; pratiquement, le câble d'alimentation ne doit pas avoir de prise de terre.

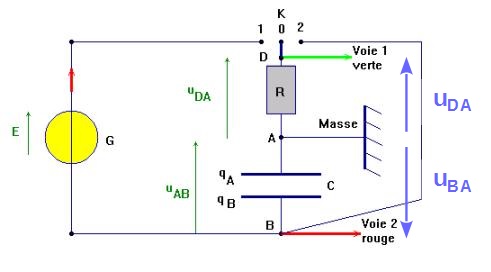

On veut visualiser 2 tensions, u_DA = V_D - V_A sur la voie Y₁ et u_BA = V_B - V_A sur la voie Y₂ ; on va donc utiliser les 2 voies de l'oscillo.


A plus.

Il n'y a pas vraiment de faute, si le point A est relié à la masse de l'oscillo, ce point servira nécessairement de référence pour les potentiels électriques.
Si une voie (Y₁ ou Y₂) de l'oscillo est reliée à un point P quelconque du circuit, la tension visualisée à l'oscillo sera u_PA = V_P - V_A.

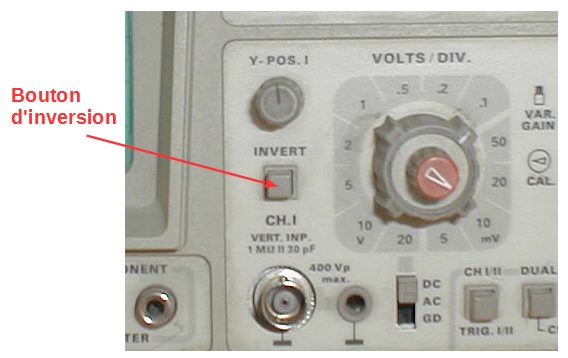

Dans les cas du montage que vous avez joint, on envoie vers la voie 2 de l'oscillo la tension u_BA ; si on veut visualiser la tension u_AB, au lieu de u_BA, il suffira d'enfoncer une touche d'inversion du signal de la façade de l'oscillo (cf schéma-ci dessous). Ces touches sont notées "Invert" ou "+/-", sur certains oscillos, elles existent sur les 2 voies, sur d'autres modèles d'oscillo, seule une des 2 voies est équipée de ce dispositif.



Je ne comprends pas trop ce que vous voulez dire.
Le choix de la position de la masse dépend des tensions qu'on veut visualiser.
Dans le schéma que vous avez posté, il semble qu'on veuille visualiser les tensions aux bornes du résistor et à celles du condensateur. C'est la raison pour la quelle on a placé la masse au point A qui est commun aux deux appareils (résistor et condensateur).

Si on avait voulu visualiser les tensions aux bornes du générateur et à celles du condensateur, on aurait placé la masse au point B qui est commun à ces deux appareils.



Si on ne veut visualiser qu'une seule tension, on n'utilisera qu'une seule voie de l'oscillo ; il s'agit généralement de la voie 1 pour des raisons de synchronisation (notions hors programme de Terminale). Dans ce cas, seules la masse et l'entrée de la voie Y₁, sont reliées au circuit.

A plus.
