Fiche de physique - chimie
> >

AMPLIFICATION D'UNE TENSION VARIABLE

Partager :
L'intérêt d'un amplificateur opérationnel (A.O.) est aussi d'amplifier les tensions variables comme celle issue d'un microphone. Dans ce TP, l'alimentation variable est fournie par un G.B.F.

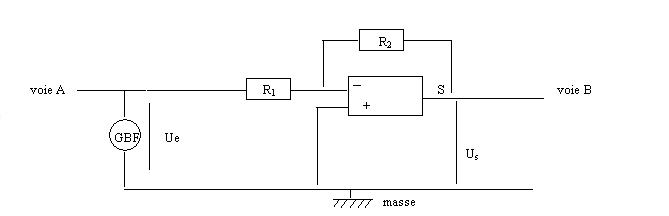

exercice 1 - Montage inverseur

 : image 1

Réaliser le circuit ci-dessus. Seuls le GBF (sortie et masse) et l'oscilloscope (voie A, voie B et masse ) sont à connecter à l' A.O. Faire vérifier par le professeur.



exercice 2 - Réglage de l'oscilloscope et du G.B.F. :

mettre sous tension l'oscilloscope
sélectionner le touche " AetB " ou " BOTH " ( suivant les modèles d'oscilloscope ) pour visualiser deux courbes puis sélectionner la position DC du curseur de la voie A et de la voie B .
voie A : sensibilité = 0,5 V / Div ; voie B: sensibilité = 5 V/ Div
vitesse de balayage : sélectionner celle qui est la plus appropriée

mettre le G.B.F. sous tension
choisir une tension sinusoïdale
fixer la fréquence à environ 50 Hz
régler le G.B.F. de façon à ce que la tension d'entrée maximale mesurée par l'oscilloscope soit de 1 V.



exercice 3 - Exploitation des résultats :

1. Visualiser à l'oscilloscope la tension délivrée par le G.B.F. et la tension de sortie de l'A.O. correspondante.
Reproduire sur votre feuille l'oscillogramme.

2. Calculer Ue max et Us correspondant (attention au signe de Us ), la période des deux courbes et les fréquences correspondantes. ( Détailler les calculs)
Que pouvez vous conclure ?
Comparer les valeurs des fréquences calculées à celle délivré par le G.B.F.

3. Calculer R2/R1 puis Us/(Ue max)
Conclusion ?



exercice 4 - Sélectionner à l'aide du G.B.F. , Ue = 2V

Reproduire l'oscillogramme obtenu. Quel phénomène observez-vous ? Nommer ce phénomène.
Déterminer la valeur de Ue max à partir de laquelle il apparaît.



exercice 5 - Conclusion

Vous venez d'étudier un montage amplificateur inverseur. Le facteur d'amplification est A.

A = ?



exercice 6 - Application

On remplace R2 = 10 k\Omega par R3 = 5 k\Omega . Calculer le nouveau facteur d'amplification.
Calculer la valeur de Ue max à partir de laquelle le phénomène de saturation sera visible.
